中交京纬BIM项目综合管理协同平台

中交京纬BIM项目综合管理协同平台是以多年研究的公路工程编码标准为基础,基于项目综合管理过程的业务过程数据为核心,融合3D模型、GIS平台、信息管理、物联网、手机APP等技术而构建的面向项目业主、施工单位的应用管理平台。实现了 “以交通建设BIM平台为基础,以专业工程全过程管理服务为手段,服务和满足不同业务应用层面的需求”。

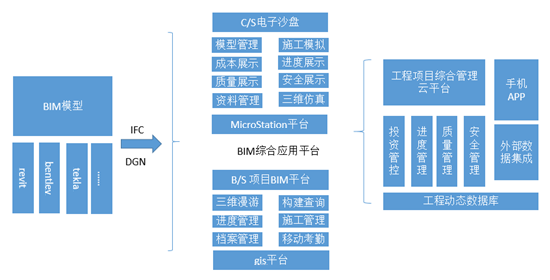

中交京纬BIM项目综合管理协同平台采用标准的IFC格式的进行模型对接,支持bentley、revit、tekla等主流模型,提供了C/S与B/S两种解决方案提供了工程项目可视管理、施工过程精细化管理,实现投资控制(分项施工单元的造价、计量、变更在模型上展示)、质量控制(分项施工单元的施工工序检验情况与模型对接)、进度控制(实际进度反应到模型上,形象、直观展示工程进度)、档案资料(关键部位、隐蔽工程施工影像资料、电子照片等资料在模型上展示)等业务数据互联互通,将项目管理过程从平面转向立体、将静态转向动态、将信息孤岛转向协同共享。

主要功能

Major Function

  • 1.可视化集成

    可视化数据集成展示平台是面向业主和施工单位的统一数据展示端,通过项目协同管理将业主、施工单位、监理单位等各方参与人员,在日常工作中进行的计量、质检、巡视等工作的各方信息进行了统一集成,采用了性能优越的图形处理平台,将工程管理数据与模型进行深度对接,完整展示工程建设预期目标,实现项目建设过程的可视化管理与决策。

  • 2.工序卡控

    构建的一套标准规范的质量防控体系,确保每个工序必须按照规范的控制措施进行质量控制,确保责任落实到人可追索,确保过程资料留痕,形成有效的管理措施。

  • 3.质安巡查

    在系统中内置了问题分类,项目参与各单位各部门均可针对实际存在的安全问题发起安全处理申请,确保责任落实到人,确保过程可追索,确保问题有回复,确保处理有结果,在模型端可以形成数据分析结果。

  • 4.进度计划

    从工程开工至竣工整个过程进行虚拟的施工演练,通过可视化的推演模式,及时发现施工计划中不合理的地方,并作出相应调整。还可以在任意时间点暂停,此时在模型上直观的显示该时间点的计划形象进度,全部框选后还可以统计该时间点的工程量。

  • 5.进度查看

    直观反应当前工程实际进度状态,基于现场施工的具体执行情况,与业务系统实际操作形成的数据相关联,实时反应出的现场进度。比如,单个构件工序卡控开始后则反映构件正在施工,检验批全部验收合格后则反映构件施工完成。

  • 6.进度对比

    通过指定的时间段,可以查看当前实际进度与计划的对比情况,在模型中以不同颜色,直观反应出:提前、正常、滞后三种状态,可以逐一点击并定位到模型具体构件上,查看了解该构件的相关质量和安全资料,分析进度非正常的原因,有针对性的对后续施工作出资源配置调整。

  • 7.投资管理

    基于BIM模型,实现与计量支付,变更等各项数据集成,通过模型动态反应具体的构件计量和支付的情况。加强投资控制流程化管理,利用流程引擎实现数据的自动流转,报表自动计算自动生成,提升审批效率,结合BIM模型实现验工计价数据和模型对接。

  • 8.资料关联

    包含图纸管理和技术资料管理,通过在系统中将现有的图纸数字化存储和管理,可以方便管理人员依托模型,直接选中构件进行查看图纸和技术资料,现场施工人员和管理人员可以通过APP,不受时间、地域限制地按需调阅图纸。

  • 9.二维码跟踪

    基于人、材、机三个维度建立了唯一识别的二维码,通过二维码可以快速的识别人员、机械和材料的基本信息,建立可控体系。

  • 10.实时监测

    对承台大体积混凝土的浇筑进行监控,当浇筑开始后,按规定频率记录每次浇筑后混凝土面的高度,通过对比两次混凝土面的高差和时间差,对混凝土浇筑情况及时掌控,有异常情况时系统会推送提示至相关责任人,及时进行调整控制。对关键线路的桩基进行钻孔进度监控。在移动端按频率记录孔深,在模型上可以实时和形象地查看桩基的进尺,以颜色区分,当进度异常时,系统会提示相关人员,及时分析解决问题、把控施工进度。

产品特点

Product characteristics

  • 1.基于工程数据标准体系,建立了从基础数据标准到阶段成果标准最终以工程编码为纽带关联所有业务相关数据,实现了数据的可追溯性。

  • 2.基于数字模型与3D图形处理、GIS地理信息、手机移动APP、视频监控、物联网传感等多方的技术融合,提升了整体项目统一管理和协调。

  • 3.从设计、施工、运维各阶段都将围绕BIM进行业务的开展,实现了项目各方参与人员的协同管理和数据的关联。

  • 4.基于IFC的标准模型,支持主流建模软件模型,实现了C/S与B/S多种架构体系,满足多种建模软件的项目管理应用以及不同的客户管理要求。

产品应用效果

Product application effect

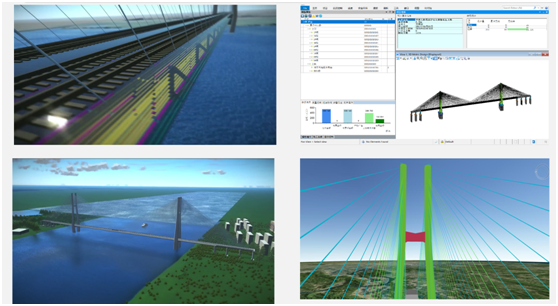

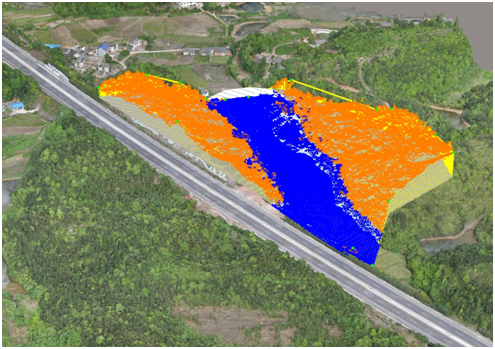

  • 基于真实场景的三维建模

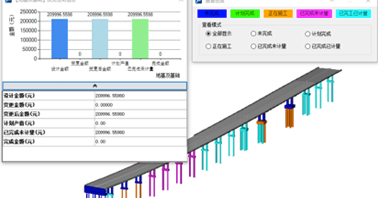

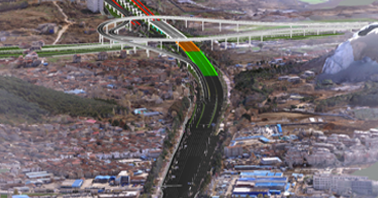

  • 基于模型的投资情况及进度展示

  • 施工计划预演

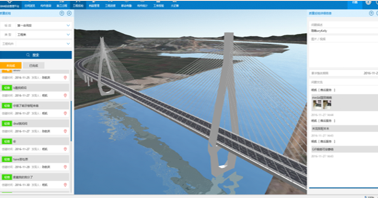

  • 质量巡检

  • 进度计划

  • 适应范围

荣誉证书

Certificate of honor

二O一七年九月荣获第三届“科创杯”中国BIM技术交流暨优秀案例作品展示会大赛

二等奖

经典案例

Classic Case

安九铁路(湖北段)

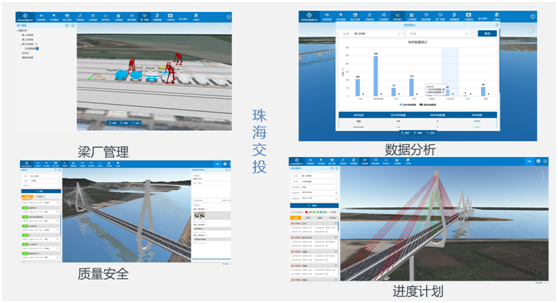

珠海交通投资集团
长益高速扩容工程
潭邵大修项目
